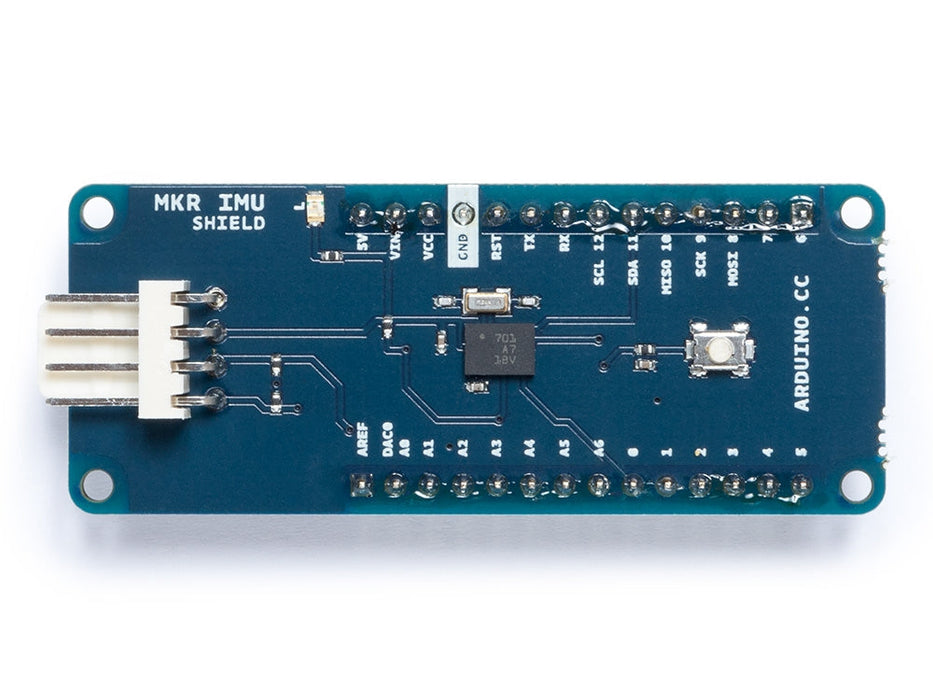

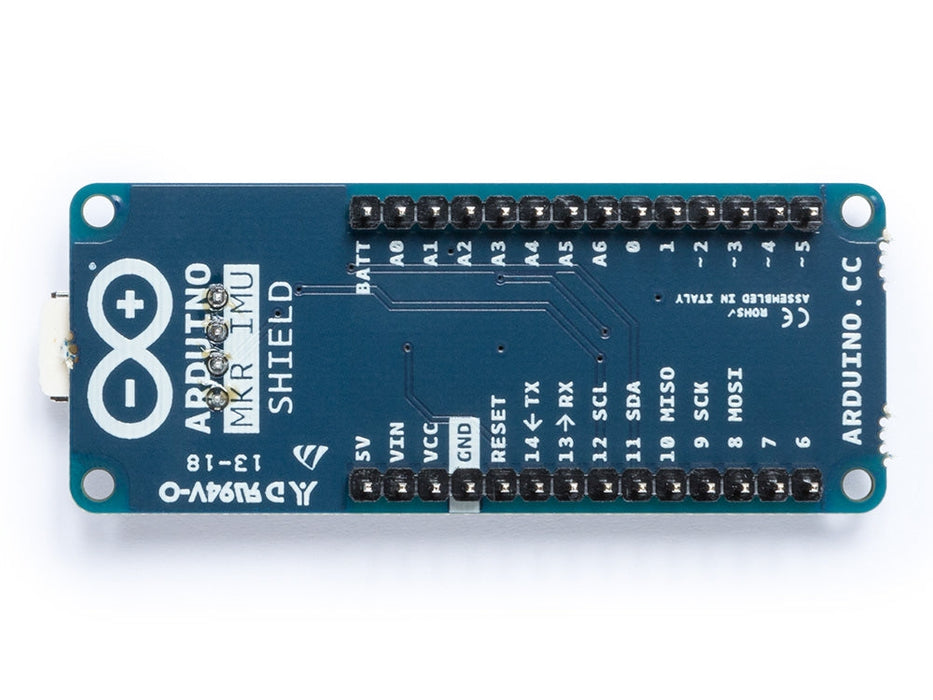

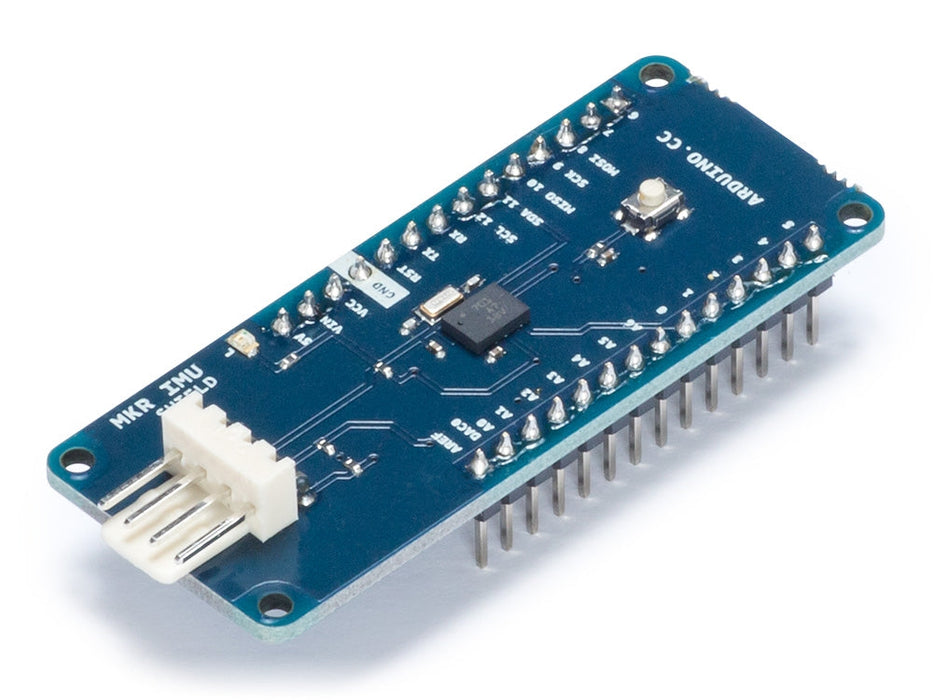

Arduino MKR IMU Shield
EsauritoNeed to integrate inertial measurements within your MKR based project? Plug in the Arduino MKR IMU shield and get the three-dimensional acceleration, yaw rate and magnetic field strength data in 3 perpendicular axes.
Overview
Lo scudo MKR IMU si basa sul sensore di orientamento assoluto BNO055 della Bosch Sensortec GmbH, che integra un accelerometro triaxiale a 14 bit, un giroscopio triaxiale a 16 bit con un intervallo di ±2000 gradi al secondo e un sensore geomagnetico triaxiale con un microcontrollore a 32 bit che esegue il software BSX3.0 FusionLib. Il sensore offre dati di accelerazione tridimensionale, tasso di imbardata e intensità del campo magnetico, ciascuno in 3 assi perpendicolari.
Tech Specs
|
Sensor |
BNO055 from Bosch (product page) |
|
Operating voltage |
3.3V |
|
Extension interface |
4 pin header connector |
|
Communication protocol |
I2C |
|
Compatibility |
MKR Family |
Conformities
Resources for Safety and Products
Informazioni sul produttore
Le informazioni sulla produzione includono l'indirizzo e i dettagli relativi al produttore del prodotto.
Arduino S.r.l.
Via Andrea Appiani, 25
Monza, MB, IT, 20900
https://www.arduino.cc/
Persona Responsabile nell'UE
Un operatore economico con sede nell'UE che garantisce la conformità del prodotto alle normative richieste.
Arduino S.r.l.
Via Andrea Appiani, 25
Monza, MB, IT, 20900
Phone: +39 0113157477
Email: support@arduino.cc
Documentation
OSH: Schematics
The Arduino MKR IMU Sheld is open-source hardware! You can build your own board using the following files:
EAGLE FILES IN .ZIP SCHEMATICS IN .PDF
